AXIOM + 7 RV – 7 monitoiminäyttö RV-100 3D anturi

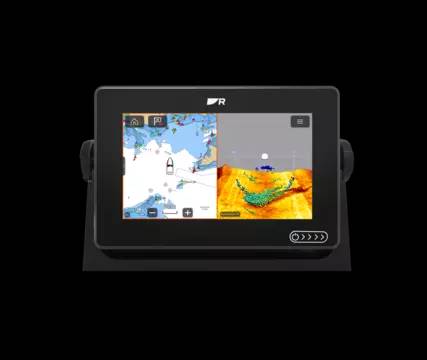

Uusi sukupolvi Axiom + 7″ neliydin monitoiminäyttö

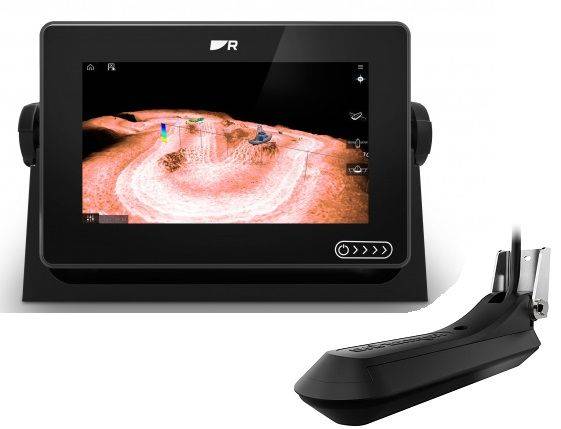

Raymarine AXIOM + 7 RV – 7″ monitoiminäyttö RealVision 3D, DownVision, SideVision ja 600W kaikuluotain, RV-100 3D peräpeili anturilla

7″ Monitoiminäyttö täysin uudella CHIRP RealVision 3D ja DownVision kaikuluotaimella sekä RV-100 3D peräpeilianturilla.

Suorituskykyinen Axiom®+ on palkittujen Raymarine-monitoiminäyttöjen uusi sukupolvi. Nopeudelle optimoitu Axiom Plus on varustettu tehokkaalla 4-ydinprosessorilla, joka tarjoaa alan johtavan reagointikyvyn ja nopeuden, mahdollistaa saumattoman karttojen piirtämisen, navigoida lisätyn todellisuuden avulla ja kokea RealVision™ 3D -luotaus.

Uudet, korkeamman resoluution IPS-näytöt ovat 25 prosenttia kirkkaampia ja uudet päivä- / yöväripaletit tarjoavat paremman näkyvyyden kaikissa valaistusolosuhteissa. Axiom Plus sisältää tunnetun LightHouse 3 -käyttöjärjestelmän, joka on tähän mennessä tehokkain ja helppokäyttöisin Raymarine MFD -käyttöjärjestelmä

VIRITETTYÄ SUORITUSKYKYÄ
Suunniteltu nopeudelle, reagoivisuudelle ja tulevaisuuden laajennuksille.

Axiom – Kosketusnäytölliset monitoiminavigointinäytöt

Uusi tehokas monitoiminavigointijärjestelmä Raymarinelta. Sisäänrakennetulla RealVision 3D™ -kaikuluotaimella, upouudella LightHouse 3 -käyttöjärjestelmällä ja salamannopealla, neli ydin prosessorin suorituskyvyllä varustettu Axiom muuttaa vesillä viettämääsi aikaa.

Axiom on laajennettavissa, joten siihen voidaan lisätä ominaisuuksia tarpeen mukaan. Axiom tukee kaikkia Raymarinen lisälaitteita, kuten Quantum-tutka, CHIRP-kaikuluotain, FLIR-lämpökamerat, audiolaitteet, mittarit, kamerat ja Evolution-autopilotti. Normaali Wi-Fi- ja Bluetooth-yhteys mahdollistaa yhteyden muodostamisen Raymarinen uusimpiin tabletti- ja älypuhelinsovelluksiin.

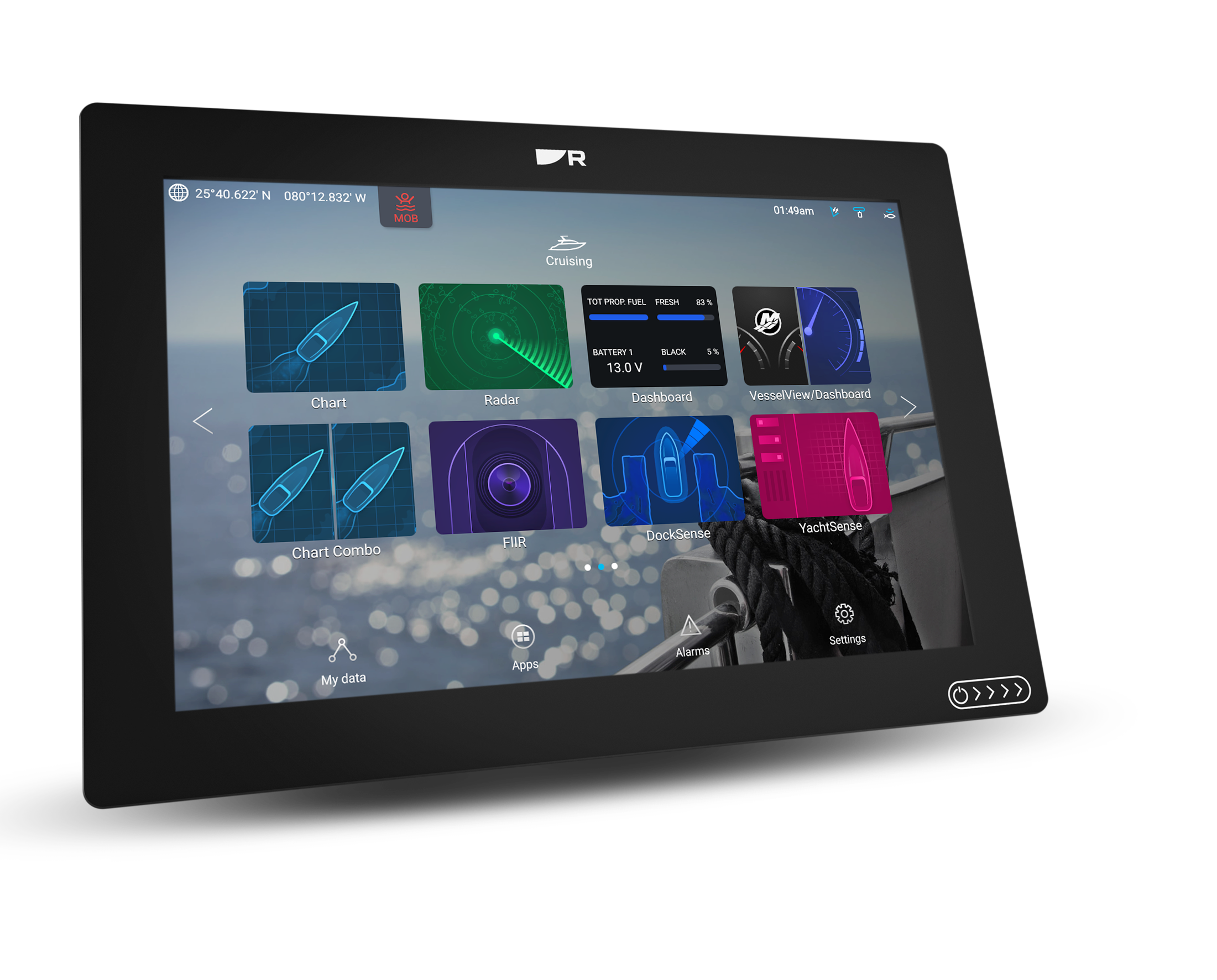

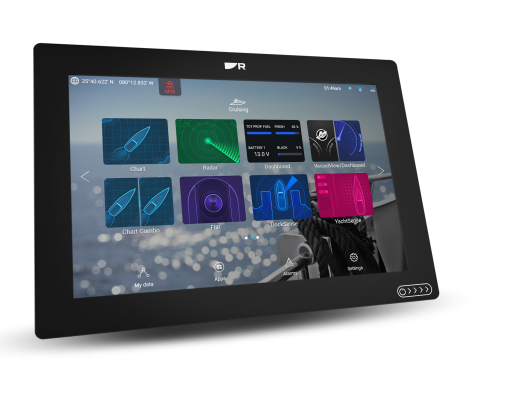

Uusi LightHouse 3 -käyttöjärjestelmä on nopea, sujuva ja helppo oppia. Selkeä käyttöliittymä voidaan helposti mukauttaa omaan navigointityylin sopivaksi.

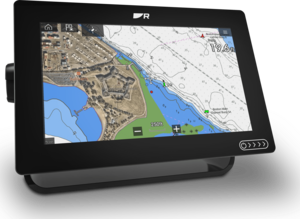

Luja, kokonaan lasista valmistettu näyttö on optimoitu uppo- tai pinta-asennukseen. Tyylikäs painikkeeton rakenne ja virran kytkeminen pyyhkäisemällä.

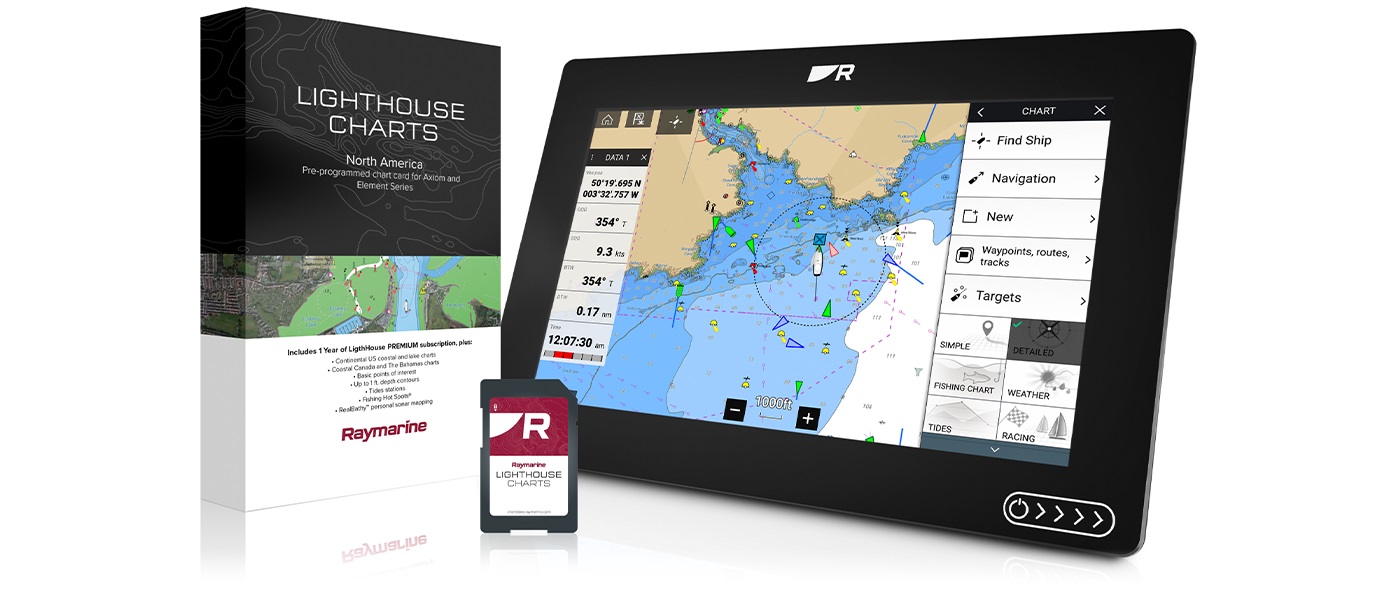

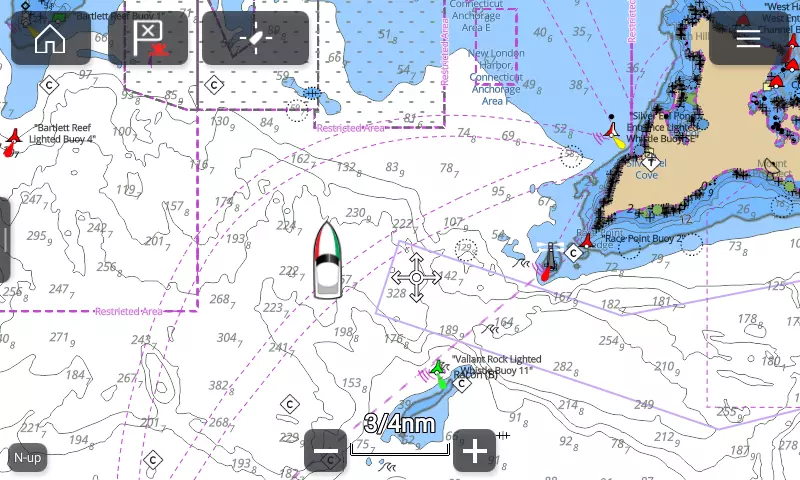

Tukee johtavien karttavalmistajien, kuten NV Digitalin ja Blue Latituden jne. kehittämiä Navionicsin ja LightHousen rasteri- ja vektorikarttoja.

Axiomin mukana toimitetaan pinta- ja ripustustelineasennussarjat, asennustarvikkeet, virta-/datakaapeli ja asennusohjeet.

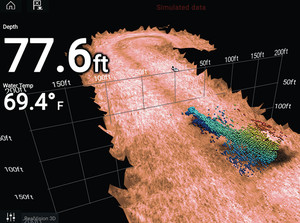

Hyrrävakautettu kaikuluotainteknologia

Hyrrävakautus tasaa veneen liikkeitä tarjoten todenmukaisia 3D-kaikuluotainkuvia.

All-in-one-anturit

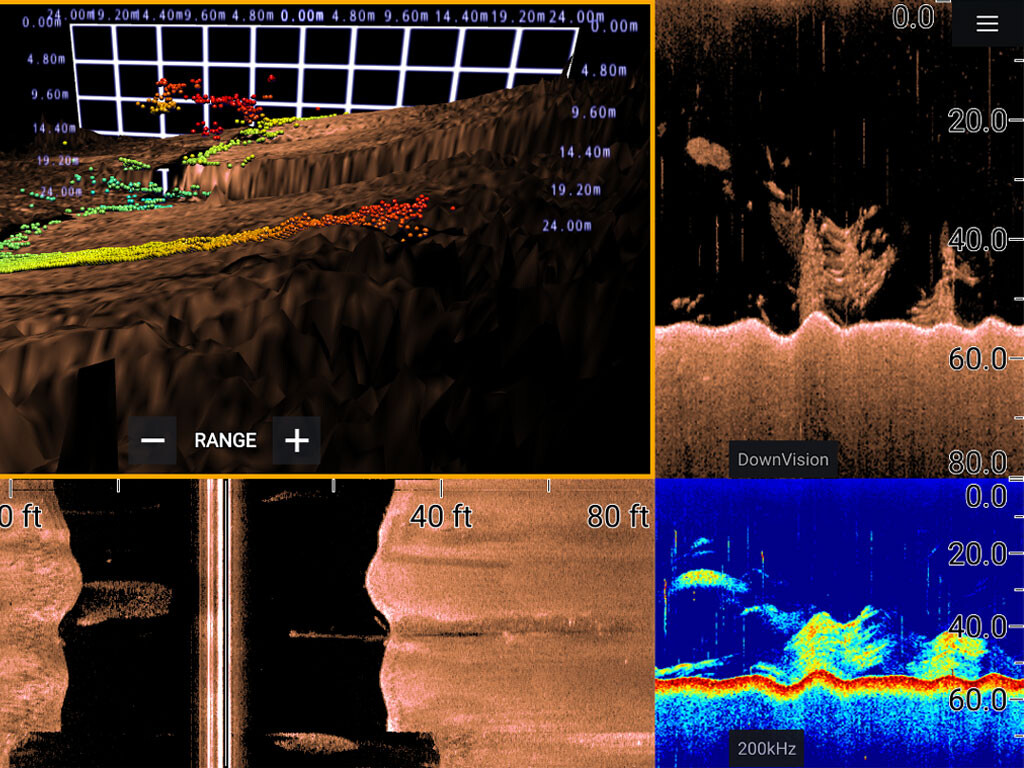

RealVision 3D -antureissa CHIRP DownVision, CHIRP SideVision, High Frequency CHIRP ja RealVision 3D yhdistyvät yhdessä anturiyksikössä.

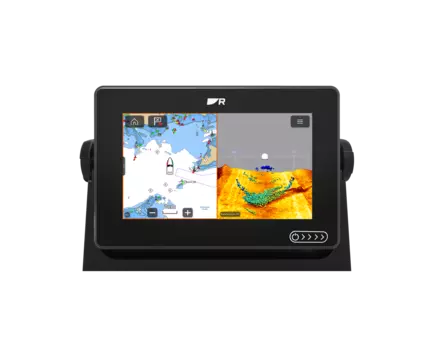

Axiom+ 7

7 tuuman näyttö saatavana 3 versiona:

• E70634 Axiom +7 Vain näyttö (GPS-karttaplotteri)

• E70365 Axiom +7 RV sisäänrakennetulla RealVision 3D:llä ja 600 W kaikuluotaimella
• E70365 Axiom +7 RV ja RealVision™ 3D RV-100 -anturi

AXIOM 7:N TEKNISET TIEDOT:
NÄYTTÖ

• Näytön koko: 7,0 tuuman optisesti liimattu LCD

• Näytön resoluutio :1024 x 600 WSVGA

• Näyttötyyppi: Monikosketus HydroTough™ kestävällä hydrofobisella pinnoitteella
• Kirkkaus 1 500 nitiä

• Katselukulma: 85° ylhäältä, alhaalta, vasemmalta, oikealta

FYYSISET TIEDOT

• Mitat:210 x 142 x 77 mm
Paino:1,52 kg

• Asennus: Pinta-asennus / Upotusasennus / Telineasennus (edestä upotukseen asennussarja optiona)

• Suojausluokka :IPX6 / IPX7

• Käyttölämpötila :-25…+55 °C

• Säilytyslämpötila :-30…+70 °C

VIRTA
• Jännite 12 V DC (8–16 V DC)

• Virrankulutus (täydessä kirkkaudessa) 7.34 W, RV-kaikuluotaimella 9.84 W

ANTURIEN JA OHEISLAITTEIDEN TEKNISET TIEDOT

ANTURIT

• GNSS / GPS: Sisäinen GNSS-vastaanotin: GPS/GLONASS/Galileo/Beidou* – 10Hz 28 kanavaa
• Kaikuluotaimen tyyppi – sisäinen: RV-versio sisältää High CHIRP -kalakaiku, DownVision, SideVision-viistokaiku ja RealVision 3D
• Kaikuluotainliitännät: 25-pinninen RealVision™ liitin
• Kaikuluotaussyvyys:

** High CHIRP -kalakaiku = 900 feet (274 m)
** DownVision™ = 600 feet (183 m)

** SideVision™ = 300 feet (91 m)
** RealVision™ 3D = 300 feet (91 m)
• Ulkoinen kaikuluotain: Kyllä – CP100, CP200, CP370, CP470, CP570, RVX1000 RayNet-verkon kautta
• Tutka: Kyllä – Quantum, Digital, HD Color/Super HD Color ja Magnum -tutkat
• AIS: Kyllä – NMEA2000 yhteensopiva
• Autopilotin hallinta: Kyllä – Evolution autopilotti
• Lämpökamera: Kyllä – FLIR AX8, M232, M300, M400, M500
• Video / kamera: Kyllä – yhteensopiva CAM210IP, CAM220IP (jopa 10 IP-kameraa)
• Sää: GRIB View – Ilmainen GRIB viewer ja Theyr Ltd -tilaus | SiriusXM – vain Pohjois-Amerikka
• Audio : NMEA2000 / Bluetooth-kaiuttimen hallinta / SiriusXM Audio optio
• Digital Switching: Kyllä – Empirbus & C-Zone yhteensopiva
• Kaukohallinta: Kyllä – optiona RMK-10 (T70293)Tuleva ohjelmistopäivitys tarvitaan

VERKON TEKNISET TIEDOT

VERKKO

• Ethernet :1 x 10/100 Mb / verkko (RayNet)

• NMEA0183: Ei – Sopiva muunnin tarvitaan

• NMEA2000: NMEA2000-portti (DeviceNet port). SeaTalkng-yhteensopiva adapterikaapelilla (optio))

• SeaTalkNG : Vaaditaan DeviceNet-naarasadapterikaapeli (F), 120 mm adapterikaapeli sisältyy toimitukseen (A06079)

• USB : 1 USB microAB takana – 0,5 A lataus, USB-lisälaite (A80440)

• Wi-Fi : Wi-Fi – 802.11 b / g / n

• Bluetooth : Bluetooth v4.0
NAVIGOINTI

• Kartat: Lighthouse, Navionics ja C-MAP yhteensopivuus
• Reittipisteet / reitit / jäljet: 10,000 reittipistettä / 200 reittipisteryhmää / 150 reittiä – enintään 250 • reittipistettä / 16 jälkeä – enintään 10,000 jälkipistettä

MUISTI

• Sisäinen :16 GB kiinteä

• Ulkoinen :1 microSD-muistipaikka (takana)

MUUT TIEDOT

• Kielet : 24

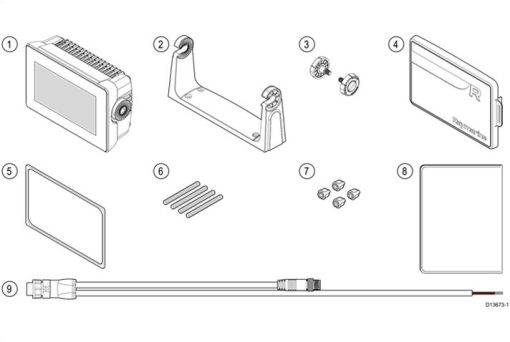

TOIMITUS SISÄLTÖ

1 Monitoiminäyttö (toimitetaan ripustustelinesovittimella)
2 Ripustusteline

3 2 ripustustelineen nuppia

4 Aurinkosuoja – Ripustustelineasennus

5 Paneeliin asennettava tiiviste pinta-/uppoasennukseen

6 4 M5x58-kierretappia

7 4 M5-siipimutteria

8 Dokumentointi

9 NMEA 2000-/virtakaapeli, jossa 1,5 m sähköjohto ja 0,5 m NMEA 2000 -johto.

E70364–01:n mukana toimitetaan myös CPT-S peräpeilianturi ja siihen liittyvät varusteet.

E70364–02:n mukana toimitetaan myös DownVision™ CPT-100DVS -anturi ja siihen liittyvät varusteet.
E70365–03:n mukana toimitetaan myös RealVision™ 3D RV-100 -anturi ja siihen liittyvät varusteet.
