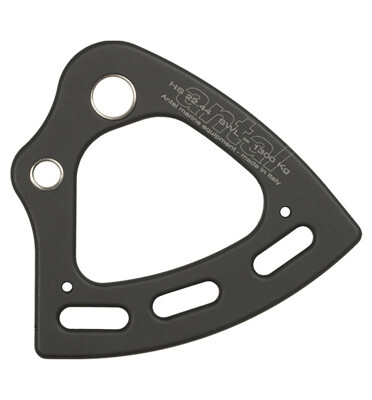

ANTAL HEADBOARD 40° SYSTEM HS22- Toppi levy alumiinia 40 astetta
HS22.44
Toppi levy alumiinia 40ast, sopii HB vaunun kanssa Antal mastokisko järjestelmään
HS Guide System on tarjoaa mm. seuraavat edut:
HS komposiittikuidun pieni kitka mahdollistaa lyhyemmät vaunut kuin kuulalaakeroidut järjestelmät.
• Alhainen kitka ominaisuudet HS komposiittikuidun mahdollistaa lyhyemmät vaunut kuin kuulalaakeroidut järjestelmät , mikä madaltaa vaunu pinoa mastolla kun purje on alhaalla.
• Alemmat vaunut voidaan helposti poistaa kiskolta kun purje on reivattu, jotta halssikulma saadaan pidettyä lähellä puomia.
• Minimaalinen kitka kuormitettuna.
• Huoltovapaampi kuin kuulalaakeri mastokisko läpilattajärjestelmät.
• Vaunut voidaan helposti irrottaa ja asentaa uudelleen kiskolle, jos isoa purjetta vaihdetaan.
Jokainen läpilatta vaunu kiinittyy 3 akselisesti lattapäätteeseen ja näin asettuu aina oikein kaikissa tilanteissa. Ainakin yksi välivaunu olisi liitettävä nauhalla kahden läpilatan väliin.
Toppilevyyn kiinnitetään purje nauhaneulomalla. Toppilevy kiinnitetään tapilla toppi kelkkaan, kahden tai kolmen vaunun malliin. Tapin avulla purje voidaan irrottaa kelkasta.
Pääty on kiinnitettypurje kanssa vyöt ja on kiinnitettyliukusäädintä ( kahden tai kolmen hengen ), jossa haarukkatapin jonka avullapääty kääntymään ja poistettava .
Katso tästä Antal Fullbaten esite!
The headboard sewed with webbings attaches the headboard slider to the sail top. Each headboard has a hole for the connection to the slider and one for the connection to the halyard. All components’ dimension and the distances of the sail from the mast are found in the sheet Full Batten Systems – Measures.
Angle. Depending on the angle of the mainsail top you will want to choose among headboards’ angles of 40°, 60° or 90°. To half loads on the mainsail halyard one may use small dimensions high load blocks, with control 2:1. The most suitable blocks for halyards are Snatch loopers and Twin halyard blocks. The connection between headboard and headboard slider is made more efficient with a Fast release push pin, which allows quick and precise coupling of the parts.
Technical characteristics:
Headboard degrees :40°
Width (W) 126 mm
Height (H) :122,5 mm
Track dimensions :22×11
Weight :0,11 kg
SWL :1300 kg
d :10 mm
Pin (D) :15 mm
G :6 mm
g :6 mm
L :20 mm
Katso purjeneulojan Antal Full batten ohjeet tästä!
LSSISTER: 250HS2240D, 250HS2246,250HS2249, 250HS2240s, 250HS2240J, 250HS22321, 250HS2212, 250HS2213, 250HS2211, 250HS2240SR, 250HS2240JR, 250HS2240DR, 250HS2240JAR,
| Paino | 0.11 kg (kilogramma) |
|---|---|
| Mitat | 12.6 × 12.2 cm (senttimetri) |
