i70S Järjestelmäpaketti – RWS tuuli ja DST820

Raymarine i70S Mittaripakkaus jossa tuuli-, syvyys- ja nopeusanturit.
Sisältää iTC-5:n, virtaliittimen ja pääteliitintä
Raymarine tuotekoodi:T70216

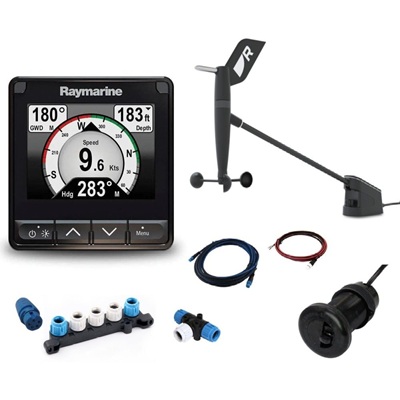

Uusittu i70s Smart Wind mittari paketti antureilla- Pohjanläpi DST820 loki, kaiku, lämpö- ja tuulianturilla sekä tarvittavat kaapelit

Tuotekoodi T70607

T70607 i70S VALUEPACK järjestestelmä sisältää:
E70327 i70s näytön
E70730 DST820 älykkään pohjanläpianturin
E70670 RSW – Smart Performance Lyhytvartinen tuulianturi 30m kaapelilla
E70010 ITC-5 instrumentien antureiden muuntimen STNG-verkkoon

Kytkentää varten :
A06035 STNG Backbone kaapeli 3m
A06028 T-kappale
A06049 virtakaapeli
A06031 2kpl päätevastus

i70s-monitoimimittarinäyttö
Mittaritiedot ovat nyt kauniisti esillä

Mahdollisimman hyvä näkyvyys ja mahdollisimman monipuolinen
i70s-monitoimimittarilla voit esittää sinulle tärkeimmät mittari- ja navigointitiedot joustavasti. i70s:ssä on selväpiirteinen ja kirkas 4,1 tuuman näyttö, ja se on helposti mukautettavissa syvyyden, nopeuden, tuulen jne. digitaalisella, analogisella ja graafisella näytöllä. Lisää i70s olemassa olevaan Raymarine-mittarijärjestelmään tai muodosta i70s-näyttöjen ja antureiden verkko – valinta on sinun.

Tärkeimmät ominaisuudet
• 4,1 tuuman erittäin kirkas ja suuri LCD-näyttö takaa mahdollisimman hyvän näkyvyyden
• Joka sään optisesti kiinnitetty näyttöteknologia tarjoaa kirkkaammat värit, terävämmän kontrastin ja laajan katselukulman
• Uusi lasisilta-muotoilu täydentää Raymarinen eS- ja gS-sarjojen monitoiminäyttöjä
• Yksinkertainen käyttöliittymä ja muotoiltu kuminäppäimistö mahdollistavat tarkan käytön kaikissa olosuhteissa
• Mukautettavat tiedot näyttävät syvyyden, nopeuden, tuulen jne.
• SeaTalkng-verkkoyhteys saumattoman yhteyden luomiseksi Raymarine-järjestelmiin ja NMEA2000*-verkkoihin
• NMEA2000-liitäntä* moottori-, ympäristö-, polttoaine- ja navigointitietoja varten
• Kätevän AIS-toistintilan ansiosta voit seurata visuaalisesti lähellä olevia AIS-kohteita
• Yhdistä i70s ITC-5-mittarianturimuuntimeen ja muodosta yhteys analogisiin syvyys-, nopeus- ja tuuliantureihin
• Yhdistä i70s Airmar DST800 -anturiin ja uuteen rungon sisäiseen P70s-älyanturiin
• Mukana sekä musta kehys (eS-sarjan tyylinen) että punametallikehys (e-sarjan tyylinen) ja suojaava aurinkosuoja
*NMEA2000-sertifiointi avoin. DeviceNet to SeaTalkng -sovitin tarvitaan i70s:n liittämiseen NMEA2000-runkokaapeliin.

Intuitiivinen LightHouse-käyttöliittymä
i70s tuo usein käytetyt navigointitoiminnot aivan sormiesi ulottuville. LightHouse-mittarikäyttöliittymä on yhteensopiva Raymarine LightHouse -monitoiminäyttöjen kanssa, joten Raymarinen monitoiminäyttöjen käyttäjät tuntevat olonsa kotoisaksi käyttäessään i70s:ää.

Verkkoyhteys
Raymarine i70s voidaan liittää seuraaviin aluksen verkkoihin:
• Ensimmäisen sukupolven SeaTalk-verkot, joissa käytetään SeaTalk to SeaTalkng -sovitinkaapelia
• Nykyisen sukupolven SeaTalkng-verkot
• NMEA2000-verkot, joissa käytetään SeaTalkng to DeviceNet -sovitinta
• Joustavan verkkovalmiuden ohella i70s:n ominaisuuksiin lukeutuvat käyttäjän valittavissa olevat tietolähteet usean anturin verkkoihin integrointia varten.

AIS-toistin
Esitä näytöllä AIS-kohteita NMEA 2000 AIS -vastaanottimista. Tarkastele lähimpänä olevia 25 AIS -järjestelmällä varustettuja aluksia ja valitse yksittäisiä kohteita saadaksesi alustiedot.

Anturiliitäntä
Yhdistä i70s-mittarit innovatiiviseen iTC-5-mittarianturimuuntimeen ja integroi saumattomasti analogiseen syvyys-, tuuli-, nopeus-, kompassi- ja peräsinanturiin. Vaihtoehtoisesti voit yhdistää i70s:n DST820- ja p79s Airmar -älyantureihin.

Mukautus
Raymarine i70s -mittari voidaan helposti mukauttaa henkilökohtaisiin veneilyvaatimuksiin sopivaksi. i70s näyttää kaiken, perinteisistä analogisista mittaritauluista moottoritietoihin ja säiliöiden tasoihin

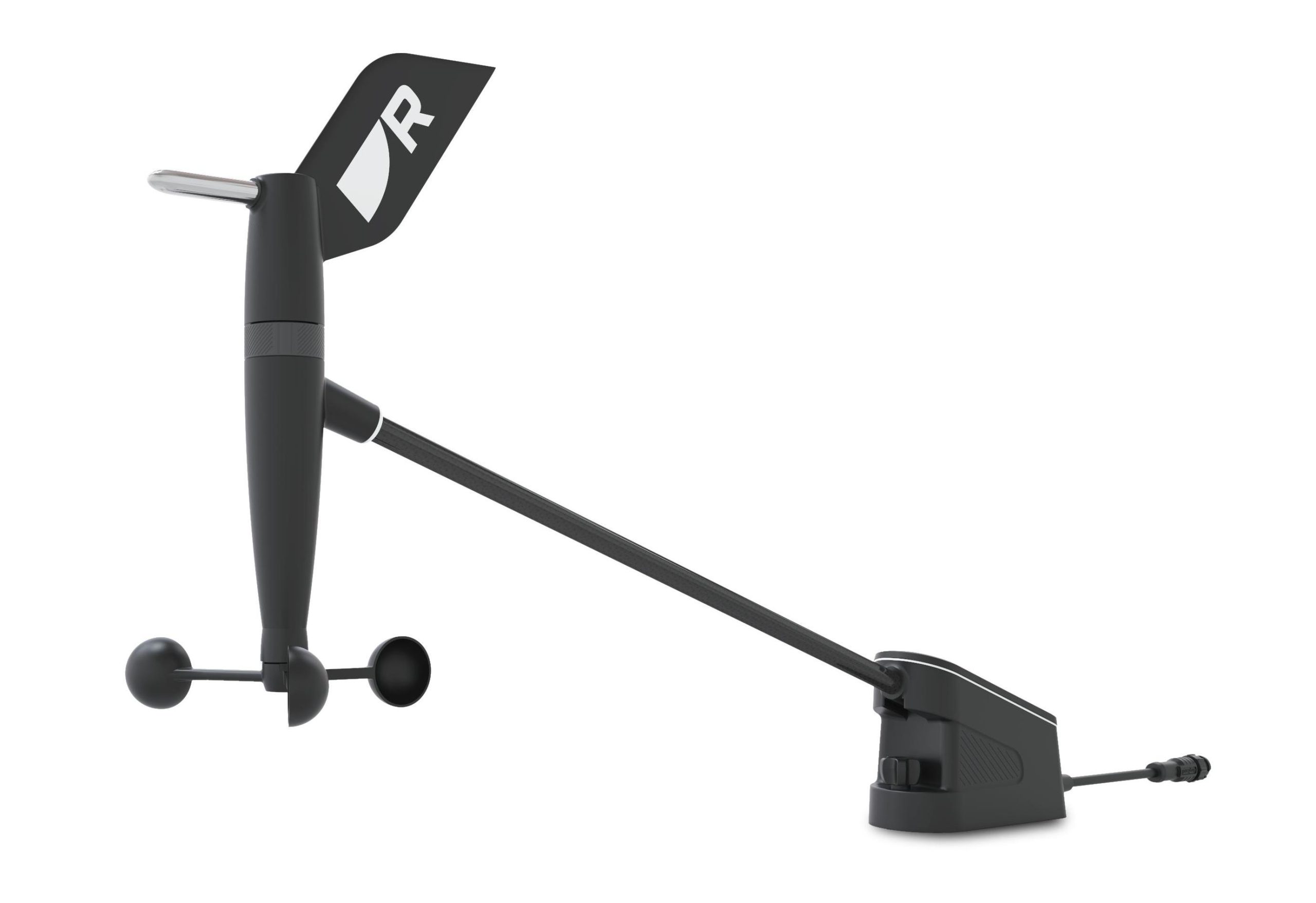

Raymarine RSW – Smart Wind Tuulianturi Lyhytvartinen tuulianturi 30m kaapelilla
3D motion sensorilla

TARKKUUSTUULIANTURIT

Raymarinen RSW-tuulianturi on ammattilaistason tuulianturi, joka on suunniteltu vapaa-ajan purjehtijoille. RSW-anturi on suunniteltu yksinkertaiseksi ja tarkaksi käyttämällä integroitua 3D-liiketunnistinta ja Raymarinen Smart Wind™ -teknologiaa, jotta jokainen kippari pääsisi kokemaan uuden tason purjehduskokemuksen.

TARKKA, SUUNNITELTU MUOTOILU

Uusi RSW-tuulianturi on itsekalibroituva anturi, joka tuottaa erittäin tarkkoja tuulen nopeuden ja suunnan mittauksia. Purjehtijat voivat hyödyntää erittäin tarkkoja ja todellisia tuuli-, nopeus- ja polaarilaskelmia tehdäkseen fiksumpia kilpailua ja suorituskykyä koskevia purjehduspäätöksiä, kun se on tärkeintä.

Laaja-alaisesti testattu, viritetty ja tuulitunnelissa tasapainotettu: Raymarinen Smart Wind määrittää uudelleen purjehdusälykkyyden merkityksen.

SMART WIND -OMINAISUUDET

Parempi tarkkuus
Koe asiantuntijatason tarkkuus ilman kalliita mustien laatikoiden prosessoreita tai hankalia kalibrointitaulukoita. Smart Wind -teknologia on yhteensopiva myös pyörivien mastojen kanssa.

Itsekalibroiva
Integroitu 3D-liikeanturi (AHRS-teknologia) ottaa huomioon aluksen kallistuksen ja keinunnan, mikä parantaa automaattisesti todellista tuulen tarkkuutta.

Purjehdi ammattilaisen tavoin
Smart Wind -teknologia kompensoi ilmavirran ja purjehduksen vaikutuksia purjeisiin tarjoten vakaata ja luotettavaa todellista tuulen suuntaa. Anturi kompensoi myös älykkäästi maston kiertymistä ja taipumista.

Langallinen RSW

Langallinen RSW Smart Wind -anturi on ammattilaistason tuulianturi, joka on suunniteltu tarjoamaan erittäin tarkkoja ja kalibroituja tuulen nopeus- ja suuntatietoja. Toimitetaan vakiovarusteena 30 m:n Smart Wind -mastokaapelin kanssa.

LANGALLISEN RSW-TUOTTEEN OMINAISUUDET

Asenna ja mene!
Raymarine Smart Wind -teknologia tarjoaa asiantuntijatason tarkkuutta ilman uusia kalliita prosessoreita tai mittavia kalibrointeja ja asetuksia.

Hienosäädetty
Tiukkojen tuulitunnelitestien avulla olemme hienosäätäneet ja tasapainottaneet mittaria varmistaaksemme, että maston pään tiedot ovat tarkkoja ja yhdenmukaisia.

Purjehdi fiksummin
Luotetut ja erittäin tarkat todelliset tuulitiedot sekä suorituskykyiset Alpha-näytöt ja Axiom-karttaplotterit mahdollistavat älykkäämmän purjehduksen.

Täydellinen anturi niin i70S mittari instrumenttien, kuin uuden Alpha Performance näytön kanssa.
Parhaan tehon saat irti Axiom näytön kanssa jossa Lighthouse 4.5 performace sailing ominaisuudet tuettu

Smart Wind Tuulianturin Tärkeimmät ominaisuudet
• Kevyt ja kestävä hiilikuituvarsi
• Sisältää 30 metrin kaapelin ja langallisen NMEA2000/SeaTalkNG-adaptepterilla
• Huipputason tarkkuus ilman monimutkaista prosessorit tai hankalia kalibrointitaulukoita.
• Integroitu 3D-liiketunnistin (AHRS-tekniikka) korjaa kallistuksen ja rullaamisen vaikuteukset automaattisesti –
parantaa tosituulen ( TWS- TWA ) tarkkuutta.
• Smart Wind -tekniikka tuottaa ylivoimaisen tarkan tuulen mittaus tuloksen kompensoimalla tuulenkiertymistä ja taipumista maston ja purjeiden vaikutuksesta. Anturi korjaa automaattisesti.
• Sopii kääntyviin mastoihin ilman ylimääräisiä suunta antureiteita.

DST820 Smart monitoimianturi N2k Gen 2
Rungon läpi asennettava DST820-älyanturi NMEA200 / Seatalk NG verkkoon
DST80 Gen2 anturi on entistä tarkempi uuden siipipyörän johdosta. Anturin sijainti, kallistus ja trimmi voidaan myös kalibroida nopeasti ja helposti Bluetooth-liitännän kautta Airmar Cast -sovelluksella

● DST820 on monianturi, jossa on syvyys-, nopeus- ja lämpötila-anturit. Liitä DST810 suoraan SeaTalkng-verkkoon ja vastaanota tiedot kaikista liitetyistä mittareista, karttaplottereista ja monitoiminäytöistä.

● DST820 sisältää myös sisäänrakennetun asentoanturin, joka mittaa aluksen kallistumaa ja ajokulmaa. Kun nämä mittaukset yhdistetään Gen2-siipiratasanturin huipputarkkoihin lukemiin, DST810 tarjoaa kallistumakompensoitua nopeutta vesilukemien mukaan ilman lisäantureita.

● DST820 kalibroidaan käyttämällä ladattavaa Airmar CAST -sovellusta älypuhelimille ja tableteille, ja se liitetään suoraan anturiin Bluetooth-yhteydellä.

Tämä DST820 Gen2 NMEA 2000® -läpivientikaikuanturi mittaa tarkasti syvyys-, nopeus- ja lämpötilasignaaleja ja tunnistaa asennon kallistus-/trimmaus- ja kulma-/pyöritystietoja varten. Se pystyy lukemaan syvyyden 100 metriin (330 jalkaan) ja näyttää nopeuden suhteessa veteen nopeasti 5 hertsin taajuudella, jotta se näkyy sujuvasti yhteensopivissa karttaplottereissa tai muissa näytöissä.

Langattoman Bluetooth®-yhteyden ansiosta anturitietojen kalibroinnin hallinta käy kätevästi Airmar Cast -sovelluksessa. Lisäksi anturin 235 kHz:n toimintataajuus estää häiriöt aluksen muiden kaikuluotainlaitteiden kanssa. Kaikuanturi löytää tehokkaasti pohjan leveän, viuhkamaisen 10 x 44 asteen keilanleveytensä ansiosta, vaikka se olisi asennettu runkoon, jonka V-kulma on hyvin jyrkkä, tai kallistelevaan purjeveneeseen.

DST820 on yhteensopiva Raymarinen i50-, i60-, i70- ja Alpha-mittaristojen sekä Axiom- ja Axiom 2 -karttaplottereiden kanssa. Anturissa on vakio-NMEA 2000 Device Net Micro-C -liitin, ja se on helppo liittää SeaTalk NG -verkkoon erikseen myytävällä A06079-adapterikaapelilla.

i70s tekniset tiedot:
• Jännite (min/max) 12 VDC (9 – 16 VDC)
• Virrankulutus max 1.6 W (12 V, 132 mA keskimäärin)
• Virrankulutus min < 100 mW • Toimintalämpötila -25°C - 55°C • Säilytyslämpötila -30°C - 70°C • Näyttö i70 4” TFT LCD 320x240 pikseliä • Taustavalo LED • Katselukulma 160° vasen-oikea • Katselukulma 160° ylös-alas • NMEA 0183 2 sisään, 1 ulos • SeaTalkng Kyllä • NMEA 2000 Kyllä, SeaTalkng portin kautta • Mitat i70 & p70 110 x 115 x 31 mm (l x k x s)

DST 820 Tekniset tiedot:
• Kaikutaajuus 235 kHz
• Keilanleveys 10 x 44 astetta
• Minimisyvyys 50 cm
• Maksimisyvyys 100 m
• Päivitysnopeus
• -Syvyystieto: 1x/sekunti
• -Nopeustieto: 5x/sekunti
• -Kallistukset: 10x/sekunti
• Veneen pohjan kaltevuus välillä 0-22 astetta
• NMEA 2000 yhteensopivaSTng liittimillä
• Syvyys, nopeus, veden lämpötila, kallistus
• Paino 900 g

• Bluetooth
• Kalibrointi apin kautta ( köli, trimmi korjaus )

• Anturikaapeli 2,5 metriä NMEA 2000
• Läpivienti holkki 51mm, muovia
• Kyberturvallisuuden osalta PSTI-vaatimusten mukainen

Raymarine i70 Smart wind paketti sisältää kaiken mitä tarvitset järjestelmään.
T70607 i70 VALUEPACK järjestestelmä sisältää:
E22172 i70s näytön
E70730 DST820 älykkään pohjanläpianturin
E70670 RSW – Smart Performance Lyhytvartinen tuulianturi 30m kaapelilla
E70010 ITC-5 instrumentien antureiden muuntimen STNG-verkkoon
T70134 STNG aloituspakkaus
A06034 STNG Backbone kaapeli 1m

Tarvittaessa lisäät vain mittareita tarpeen mukaan
