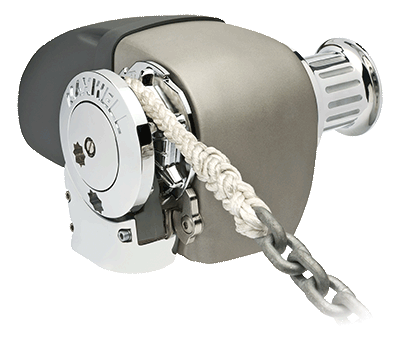

Maxwell HRC10-10 vaaka ankkurivinssi 10mm ketju köysikapstaanilla 12V, 1200W, SCW/SD (paarpuuri)
SKU: P100242
HRC10 Automattinen ja tehokas vaakavintturi
Maxwell Ankkurointiratkaisut
Tarkkaan harkittu ja hyvin asennettu ankkurointijärjestelmä veneessäsi on ensisijaisen tärkeää veneen ja miehistön turvallisuuden kannalta.
Oikean vintturin ja lisätarvikkeiden valinnassa on monta seikkaa jotka pitää ottaa huomioon. Seuraavilla sivuilla löydät ohjeet ja valintaoppaan joka auttaa sinua oikean vintturin ja/tai kapstaanin valinnassa. Jokainen vene on yksilö ja ratkaisu mikä voi sopia 15 m moottoriveneeseen, ei välttämättä sovi 15 m purjeveneeseen. Jos suunnittelet pelkästään ketjun käyttöä ankkuroinnissa vaihtoehdot ovat erilaiset kun, jos valitset köysi/ketju yhdistelmän.
Harkittavaksi jää myös onko vaaka- vai pystymallinen järjestelmä parempi ratkaisu veneeseen. Isoissa aluksissa käytetään yleensä omaa vintturia sekä oikealle, että vasemmalle puolelle sekä usein myös kapstaaneja perän köysihallintaan.
Ankkurointijärjestelmän lisätarvikkeet, kuten jalkakytkimet, ohjauspanelit, ketjulaskurit, kaksisuuntaiset releet, automaattisulakkeet, ketjulukot ja leikarit ovat myös tärkeitä komponentteja ankkurointijärjestelmän kokonaisuudessa.
Vaaka-akseliset HRC10-sarjan vintturit ovat Maxwellin aiemmin menestyneiden täysautomaattisten ketju/köysiankkurivinttureiden seuraajia.
Ominaisuudet
• Uusi vaakamallinen HRC10-automaattivintturisarja soveltuu 8 mm:n (5/16“) ja 10 mm:n (3/8“) ketjulle sekä 14 mm:n (9/16“) ja 16 mm:n (5/8“) 3-lyödylle tai 8-säikeiselle köydelle
• Tehokkaampaa RC10-10:n sopii 10 mm: n (3/8 ”) ketjulle, 16 mm:n (5/8 ”) 8-säikeiselle köydelle sekä niiden yhdistelmälle
• Vintturin runko on anodisoitua merivedenkestävää valua ja takaosan helposti irroitettava moottorisuoja kestävää komposiittia
• Moottori-osan vesitiivis kotelo mahdollistaa helpot huoltotoimenpiteet kannelta käsin
• Yksinkertainen pulttiasennus takaa vaivattoman ja nopean asennuksen
• Haponkestävästä teräksestä (AISI316) valmistettu painevarsi kohdistaa aina maksimaalisen ohjauspaineen ketjuun, köyteen tai niiden yhdistelmään
• Innovatiivinen ja patentoitu Wave Design™-ketjupyörä käy useaan ketjutyyppiin joita voidaan käyttää HRC10:ssä. Katso lisää lisävarusteista
• Ainutlaatuinen Maxwellin vaaka-akselinen “wrap around” ketjupyörä varmistaa, että yli 90° pyörästä on käytössä, mikä antaa kilpailijoiden malleja huomattavasti paremman köyden ja ketjunhallinnan
• HRC10 toimii yhtä tehokkaasti pelkällä ketjulle, ja sopii siten niille jotka tarvitsevat pelkän ketjun tuomaa lisäturvaa ja pitokykyä<
• Integroitu ketjupiippu ja kannen läpi kulkeva suuri ankkuriklyysi takaavat köysi/ketjuyhdistelmän sujuvan laskeutumisen ankkuriboksiin
• Kartiotyyppinen kytkin-/jarrumekanismi mahdollistaa tarvittaessa ankkurin manuaalisen vapaan pudotuksen ja varakampi puolestaan ankkuriketjun noston
• Anodisoitua valua, suljetussa öljykylvyssä oleva vaihteisto on tehokas ja pitkäikäinen
KAKSISUUNTAISEEN OHJAUKSEEN TARVITTAVAT VARUSTEET
Automaattisulake/paneeli
Ohjauspaneeli ylös/alas ohjaukseen
Kaksisuuntainen solenoidipaketti (vakiona RC ja HRC malleissa)
Kampi manuaalista hätälaskua/-nostoa varten (vakiona)
LISÄTARVIKKEET
1.AutoAnchor™ kaukoohjaimet
2.Radiokaukosäätimet
3.Jalkakytkimet
4.Ketjulukko
5.Ketjunvarmistin
6.Kapstaaniversio
Yksinkertainen asennus yhdistämällä vintturi moottoriin/vaihteistoon Maxwell RC8-sarjan vintturit toimitetaan täydellisenä sisältäen kaksisuuntaisen solenoidin. Ohjauspanelit ja sulake tilattava erikseen.
TEKNISET TIEDOT
Malli:___________________HRC8 (8mm)______HRC10 (10 mm)
Suurin nostovoima :________700 kg___________ 850 kg
Pitokyky:________________1500 kg__________1500 kg
Lyhytlenkkinen ketju:________8 mm______10 mm
Köysikoko (nylon)*_________14 mm__________ 16 mm (3-lyöty tai 8-punoksista suositellaan)
Ketjun nopeus (ankkurinnosto):__24 m/min______24m/min
Köyden nopeus (ankkurinnosto)_20 m/min______ 20 m/min
Jännite (DC):_____________12 tai 24 V________12 tai 24 V
Moottoriteho:_____________1000 W__________ 1200 W
Nettopaino:_____________19 kg__________ 20 kg
MITAT
Molemmat mallit __________HRC8 (8 mm) _____HRC8 (10 mm)
A :_____________________369 mm_________ 369 mm
B:____________________ 199 mm __________199 mm
C1: ___________________316 mm _________316 mm
C2 ____________________225 mm ________225 mm
C3 _____________________140 mm ________106 mm
D: _____________________80 mm _________80 mm
E: (Kannen paksuus) ____90 mm _________90 mm
F: _____________________92 mm _________92 mm
G: ____________________ 110 mm _________110 mm
H: _____________________80 mm __________80 mm
J : _____________________99 mm __________99 mm
MAXWELLIN UUSI VALLANKUMOUKSELLINEN KETJUPYÖRÄ
Maxwellin uusin Wave Design™ -ketjupyörä on jälleen osoitus Maxwellin innovatiivisesta ajattelusta ja edelläkävijän roolista. Tämä patentoitu ketju/köysipyörä yhdistää kaksi ainutlaatuista yksityiskohtaa, jotka parantavat huomattavasti köydestä ja ketjusta pleissatun yhdistelmän hallintaa.
Ketjupyörän uloimpia rihloja on kallistettu hieman eteenpäin, jotta köysi ja ketju ohjautuisi sujuvasti ketjupyörään ankkuria nostettaessa. Köyden kulkeutuessa pyörään sen vastakkaiset sisemmät rihlat tarttuvat köyteen “aaltomaisella” otteella, joka on huomattavasti parempi ja tiukempi kuin tavannomaisilla ketjupyörillä. Wave Design™ on lisäksi hellävaraisempi köydelle, mikä pidentää ankkuriköyden käyttöikää.
HRC mallit sisältää moottorin, vaihteiston sekä solenoidi kahteen suuntaan.Muut sähkötarvikkeet tulee tilata erikseen
