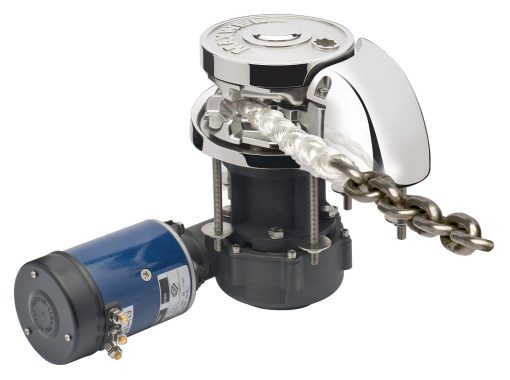

Maxwell RC12-10 Pystyakseli ankkurivinssi 24V, 1200W 90TDC CW
pelkällä 10mm ketjupyörällä
SKU: P104901
Maxwell Ankkurointiratkaisut
Tarkkaan harkittu ja hyvin asennettu ankkurointijärjestelmä veneessäsi on ensisijaisen tärkeää veneen ja miehistön turvallisuuden kannalta.
Oikean vintturin ja lisätarvikkeiden valinnassa on monta seikkaa jotka pitää ottaa huomioon. Seuraavilla sivuilla löydät ohjeet ja valintaoppaan joka auttaa sinua oikean vintturin ja/tai kapstaanin valinnassa. Jokainen vene on yksilö ja ratkaisu mikä voi sopia 15 m moottoriveneeseen, ei välttämättä sovi 15 m purjeveneeseen. Jos suunnittelet pelkästään ketjun käyttöä ankkuroinnissa vaihtoehdot ovat erilaiset kun, jos valitset köysi/ketju yhdistelmän.
Harkittavaksi jää myös onko vaaka- vai pystymallinen järjestelmä parempi ratkaisu veneeseen. Isoissa aluksissa käytetään yleensä omaa vintturia sekä oikealle, että vasemmalle puolelle sekä usein myös kapstaaneja perän köysihallintaan.
Ankkurointijärjestelmän lisätarvikkeet, kuten jalkakytkimet, ohjauspanelit, ketjulaskurit, kaksisuuntaiset releet, automaattisulakkeet, ketjulukot ja leikarit ovat myös tärkeitä komponentteja ankkurointijärjestelmän kokonaisuudessa.
RC12 sarja on Maxwellin viimeisin tulokas automaattiseen ketju/köysivinttureiden sarjaan. Klassisen tyylikäs muotoilu on tunnusmerkkinä tälle seuraavan sukupolven vintturille, joka on tarkoitettu suuremmille veneille.
Maxwell RC12 on saatavissa useina versioina 10mm tai 12/13mm DIN 766 ketjulle. Erillisellä köysikapstaanilla tai ilman. Moottori joko sähköinen 12, 24 tai 48V tai hydraulisena.
Anti-clockwise versiona tai HD mallrina.
Ominaisuudet:
•Täysautomaattinen RC12 sopii 10 – 13 mm:n (3/8” – 1/2”)
• lyhytlenkkiselle ketjulle, 16 – 22 mm:n (5/8” – 7/8”) 8-säikeiselle köydelle sekä köysi-ketjuyhdistelmälle.
• RC12-12 kuuluu 1590kg:n nostovoimalla ja 15m/min nopeudella luokkansa voimakkaimpiin ja nopeimpiin malleihin
• Saatavana virtaviivaisena, matalaprofiilisena mallina ja uurretulla, haponkestävästä teräksestä (AISI 316) valmistetulla köysirummulla
• Uudessa RC12:ssa on monta patentoitua yksityiskohtaa yhdistettynä näyttävään ja perinteiseen ulkonäköön
• Korkeakiillotettu haponkestävä teräs (AISI 316) kansiosissa antaa viimeistellyn ulkonäön joka kestää käytössä
• Kannen läpi kulkevan ankkuriklyysin suuri suuaukko takaa köysi/ketjuyhdistelmän helpon pääsyn ankkurilaatikkoon ja sieltä pois
• Kaksoiskartiotyyppinen kytkin-/jarrumekanismi mahdollistaa ankkurin manuaalisen vapaan pudotuksen ja tarkan hallinnan
• Patentoitu Wave Design™ ketjupyörä.
• Manuaalinen hätänosto on tehty helpoksi Maxwellin ainutlaatuisen “Active Latch Ratchet System” räikkätoiminnon ansiosta joka estää ketjun ulosmenon noston aikana
• Maxwellin omaa suunnittelua oleva musta, anodisoitu vaihteisto tarjoaa monta etua:
– Helppo ja nopea asennus
– Parempi korroosionkesto
– Helppo huoltaa ja ylläpitää
– Vaatii vähemmän tilaa ankkuriboksissa
– 75:1 välityksellä (RC12-10) tai 100:1 välityksellä (RC12-12) oleva vaihteisto, sisältää vähemmän liikkuvia osia mikä tekee siitä sulavamman ja hiljaisemman käytössä
KAKSISUUNTAISEEN OHJAUKSEEN TARVITTAVAT VARUSTEET
Automaattisulake/paneeli
Ohjauspaneeli ylös/alas ohjaukseen
Kaksisuuntainen solenoidipaketti (vakiona RC ja HRC malleissa)
Kampi manuaalista hätälaskua/-nostoa varten (vakiona)
LISÄTARVIKKEET
1.AutoAnchor™ kaukoohjaimet
2.Radiokaukosäätimet
3.Jalkakytkimet
4.Ketjulukko
5.Ketjunvarmistin
6.Kapstaaniversio
Maxwell RC12-sarjan vintturit toimitetaan täydellisenä sisältäen kaksisuuntaisen solenoidin. Ohjauspaneelit ja sulake tilattava erikseen.
Soveltuu veneisiin, joiden pituus on 12-20 metriä. Kompakti keulapotkuri keskikokoisiin veneisiin.
Haponkestävästä teräksestä (AISI316) valmistetut RC12-sarjan automaattiset ketju/köysiankkurivintturit edustavat menestyksekkään RC-sarjan ylempää keskiluokkaa.
TEKNISET TIEDOT
Malli______________ RC12 (10 mm)_______RC12 (13 mm)
Suurin nostovoima:___1134 kg ___________1590 kg
Pitokyky:___________2200 kg __________2200 kg
Lyhytlenkkinen ketju: __ 10 mm __________12/13 mm
Köysikoko: ___ 16 mm – 20 mm__________ 20 mm
Ketjun nopeus: _____ 24 m/min__________15 m/min
Köyden nopeus: ____ 20 m/min__________13 m/min
Jännite DC: _______12, 24 tai 48 V_________2, 24 tai 48 V
Moottorinteho:_______ 1200W__________1200W
Nettopaino: __________32 kg ___________ 32 kg
Hydraulipaine:_______ 138bar__________138bar
Hydraulivirtaus ________40 l/min __________40 l/min

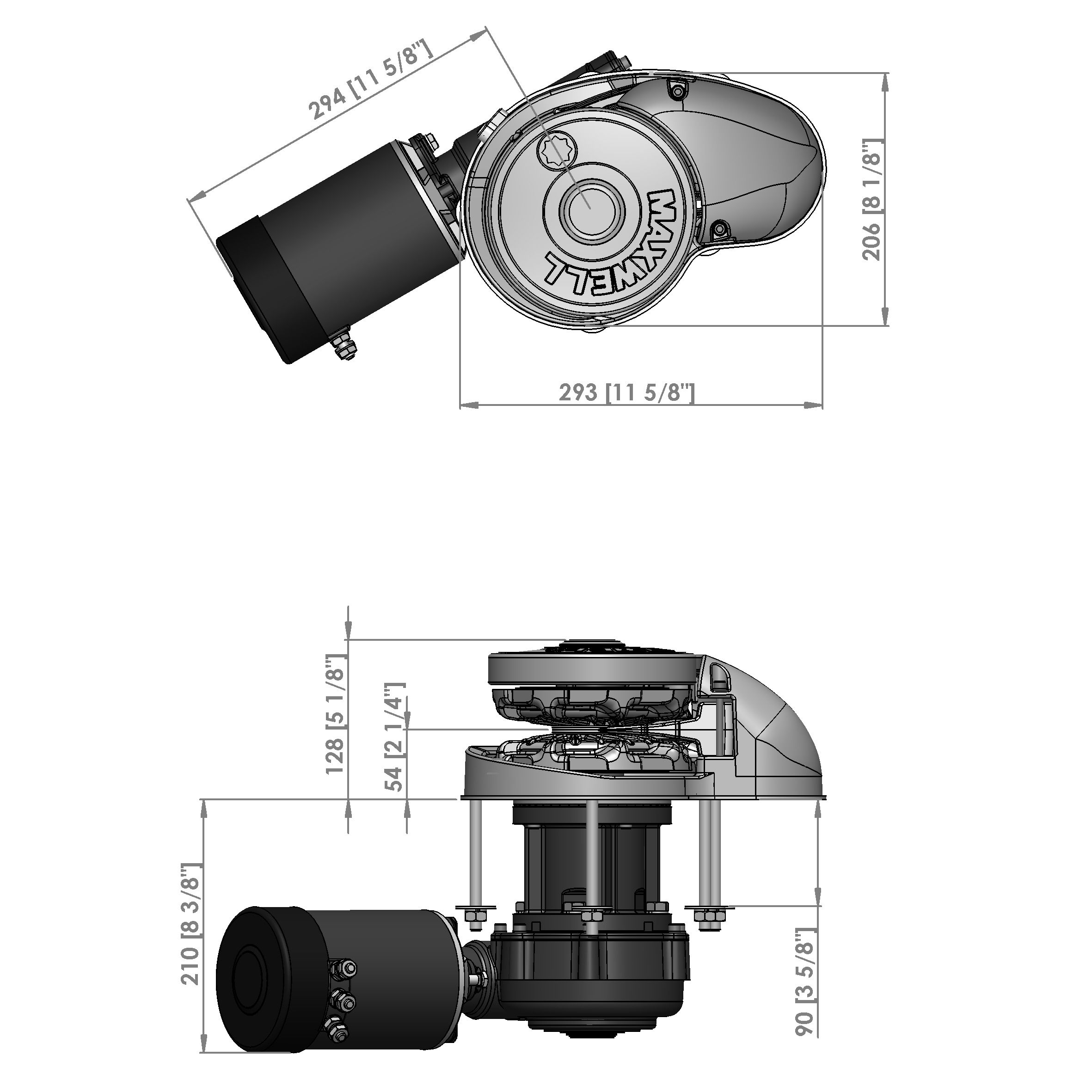

MITAT
Molemmat mallit __________RC12 (10 mm)________RC12 (13 mm)
A:________________ 293 mm ___________293 mm
B1:________________128 mm__________128 mm
B2: (köysirummulla)___233 mm__________233 mm
C: _________________206 mm__________206 mm
D:_________________ 210 mm__________ 210 mm
E:__________________294 mm___________ 294 mm
F:__________________ 482 mm _________482 mm
G: (Kannen paksuus)___ 90 mm_________ 90 mm
H: ___________________54 mm__________ 54 mm
I:___________________1066 mm__________106 mm
J:____________________62 mm ___________62 mm
