Raymarine EV-150 Power, hydrauli autopilottisarja

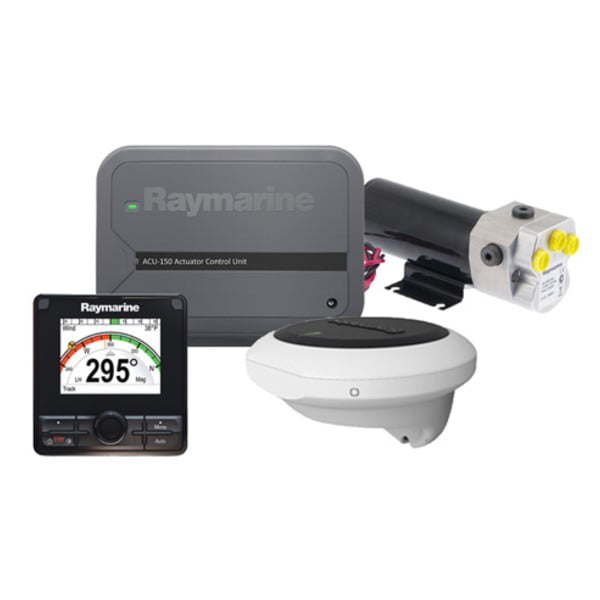

Raymarine Evolution EV-150 hydraulipilottijärjestelmä, sis. p70Rs, ACU-150, EV1 & Type1 hydraulipumppu (80-230cc)
Evolution-sarjan järjestelmä hydraulisiin ohjauslaitteisiin kuten BayStar / Seastar tai työsylintereihin joiden tilavuus on 80-230 cm3
valmistajan tuotenumero: T70330

Ohjaamoon asennettavat autopilotit

Hydraulinen Evolution ACU150 -autopilottijärjestelmäpakkaus on täydellinen autopilottipakkaus, joka on valmis asennettavaksi moniin suosittuihin kalastus- ja risteilyaluksiin, joissa on hydrauliohjaus. EV-150-järjestelmä on suunniteltu erityisesti pienten ja keskisuurten, hydraulisesti ohjattavien alusten tarpeisiin, joiden ohjausvarren kapasiteetti on välillä 80–230 cm³.

EV-150-järjestelmä on tarkoitettu vain 12 voltin tasavirtasähköjärjestelmiin. Järjestelmään kuuluu p70Rs-autopilottiohjain, EV1-anturiydin, ACU150-ohjausyksikkö, tyypin 1 hydraulipumppu ja Evolution-autopilottikaapelisarja.

Ei edellytä kalibrointia!

Suunniteltu mahdollisimman helppokäyttöisiksi, Evolution-autopilotit eliminoivat monimutkaiset käyttöönottoasetukset ja kalibroinnit. Asennuksen jälkeen Evolution-autopilotin käyttö on yhtä helppoa kuin virran kytkeminen päälle. Älykkään EV-anturiytimen ansiosta autopilotti adaptoituu automaattisesti oman aluksesi ohjausjärjestelmän ominaisuuksiin ilman tarvetta käyttäjän suorittamille asetusvalinnoille.

Evolution AI™

Raymarinen 30 vuoden kokemus autopilottien kehittämisestä yhdistettynä FLIR-järjestelmien tuotekehitysosaamiseen ja kehittyneiden avaruusteknisten ja ilmailualan ohjausteknologioiden kehittämisessä ja hyödyntämisessä on mahdollistanut Evolution AI™ -ohjausalgoritmien kehittämisen tasolle, joka tarjoaa uuden tarkkuusstandardin mitä tulee autopilottien ohjaustarkkuuteen. Tämän innovatiivisen autopilottituotesarjan kehitystyö on läpimurto mitä tulee älykkäisiin autopilotteihin – Evolution-autopilotit kykenevät hahmottamaan asennusympäristönsä ja laskemaan silmänräpäyksessä tarvittavat ohjauskomennot joilla suorituskyky voidaan ylläpitää maksimitasolla kaiken aikaa. Lopputuloksena on saatu aikaan erittäin tarkka ja luotettava kurssissapysyminen aluksen nopeudesta tai meriolosuhteista riippumatta.

EV-anturiydin

Jokaisen Evolution-järjestelmän ytimenä toimii älykäs EV-anturiydin, joka on 9-akselinen aluksen liikkeitä kaikissa kolmessa ulottuvuudessa mittaava älykäs anturi. Innovatiivinen EV-anturiydin on toteutettu puolijohdeteknologialla ja yhdistetty yhdessä Evolution-autopilottiprosessorin kanssa samaan helposti asennettavissa olevaan koteloon. Voit asentaa EV-anturiytimen kannen ylä- tai alapuolelle, kestävä kotelo on täysin tiivis (suojausluokka IPX6/IPX7) ja kestää roiskeveden ja veteen upotuksen.

EV-anturiytimen edut
< • Tarkka ohjaussuunnan, kallistelun, kääntyilyn ja nyökkäilyn jatkuva mittaus tuottaa autopilotille tarvittavat tiedot määrittää meriolosuhteet ja seurata veneen dynaamisia liikeominaisuuksia. • Joustavat asennusvaihtoehdot - asennettavissa kannen ylä- tai alapuolelle.
– Helppokäyttöinen SeaTalkng-liitettävyys ohjausyksikköön ja ACU:hun.
• Puolijohdeanturiteknologia takaa dynaamisen tarkkuuden (2 astetta kaikissa olosuhteissa).
• Autokompensaatio eliminoi veneen sisällä vaikuttavien magneettikenttien vaikutuksia ja takaa luotettavan kurssissapysymisen niin äärimmäisillä pohjoisilla kuin eteläisilläkin alueilla.
• Nopea ja luotettava ohjaussuuntatietoa MARPA-toimintoja varten, tutkan kerroskuvaa varten sekä tuki eri ohjaussuuntatiloille Raymarinen monitoiminäyttöjen kanssa.

ACU – Actuator Control Unit – työyksikön ohjausyksikkö

Kestävä ACU (Actuator Control Unit) tarjoaa tarvittavan määrän tehoa autopilotin työyksikköön ja syöttää myös sähköä SeaTalkng -väylään. Valitse ohjausjärjestelmääsi sopiva ACU:

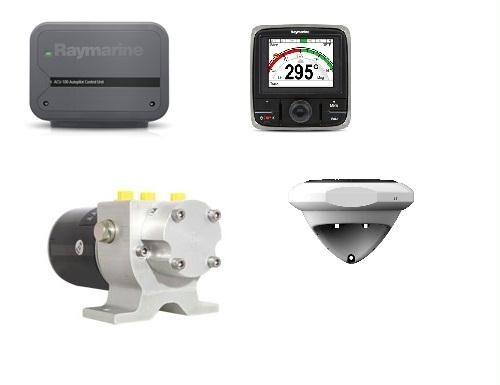

Autopilottisarja sisältää:

• E70096 Evolution EV1 anturin
• E70430 ACU-150 keskusyksikkö
• E22167 p70R hallintalaite
• M81120 Hydraulinen kääntösuuntapumppu Type 1
• R70160 EV-kytkentäsarja
