Winch E40i, stainless drum
471-540-10
E40i – Helposti sijoitettava Sähkövinssi, joka on kokonaan kannen päällä.
Ruffin katto on yleensä paras paikka vinssille hoitamaan ja trimmaamaan nostimia, reiviköysiä, liikin kiristäjiä ja muita trimmejä. E40i on rakennettu siten, että koko moottori on asennettu rummun sisään. Vain kolme ohutta kaapelia menee kannen tai ruffin katon läpi. Ei suuria leikkauksia eikä suuria moottoriyksiköitä ruffin katon sisäpuolella, jotka tekevät moottoriasennuksen usein mahdottomaksi.
Vinssi on kolminopeuksinen. Painikkeet toimivat kahdella sormella, mikä helpottaa yksinpurjehtijan työtä , kun ei tarvitse irrottaa otetta ohjauspyörästä.

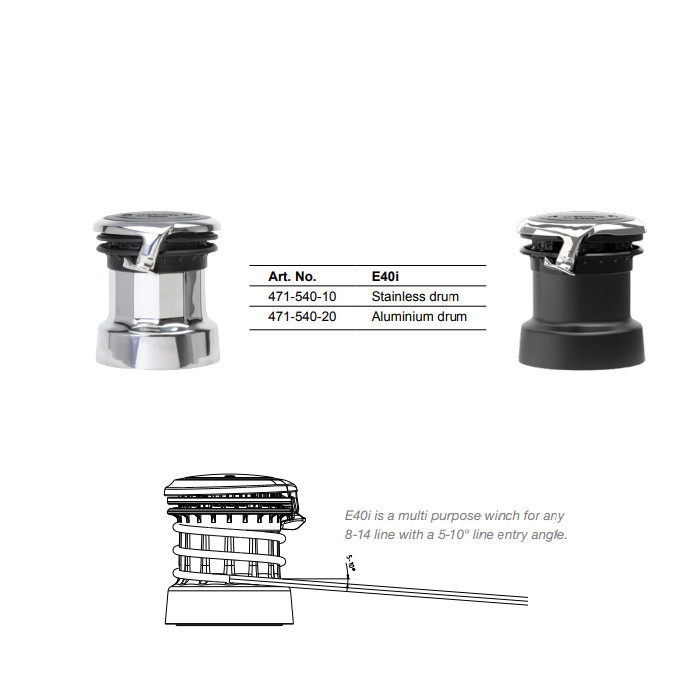

E40i toimitetaan kahdella rumpuvaihtoehdolla. Musta alumiini rumpu tai haponkestävä teräs
Tekniset tiedot:
Base dia: ø mm 167 mm
Drum dia:ø 128 mm
Height:198mm
Weight: Stainless: 10,7kg, Aluminium: 8,8kg
Line entry height: 60 mm
Line entry angle: 5-10°
Operation: 3-speed
Line speed:
●High speed: 17 m/min
●Intermediate speed: 11 m/min
●Low speed: 6,5 m/min
Line size: ø 8-14 mm
Power consumption: 1200W
Cable size: mm26
Voltage: 42 V
Power consumption(no load): 12V: 15 A 24V: 7 A
Current consumption (nominal): A12V: 15 24V: 7
Katso tästä Selden E40i vinssi esite
SMF – Synchronized Main Furling
Rullamastoon jälkiasennettu moottori on synkronoitu E40i vinssiin. Mastossa oleva moottori ruokkii purjeen ulos samalla kuin sähkövinssi kiristää liikkiä. Tämä kaikki tapahtuu yhdellä napin painalluksella. E40i vinssin nopeus säätyy automaattisesti. Mikäli rasite ylikuormittuu, vinssi säätää automaattisesti voimansa. Kun purje rullataan sisään mastoon, liikki vapautetaan ja maston moottori kerää purjeen napin painalluksella
Katso tästä SMF Asennus ohjeet
ASENNUS

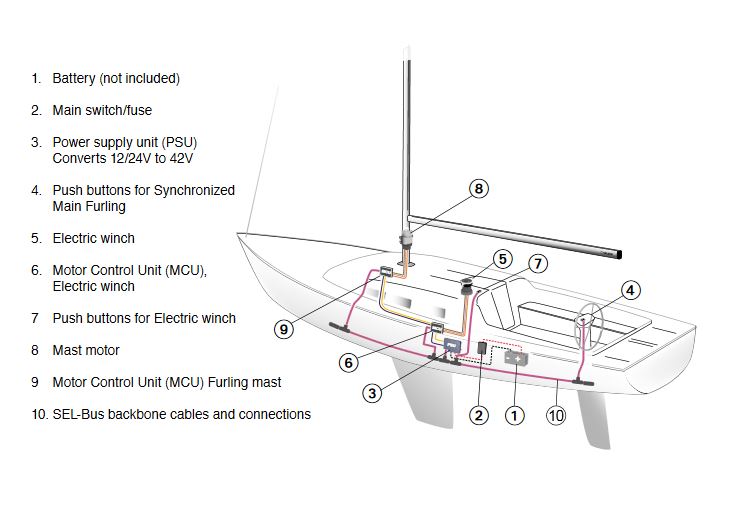

Sähköisen Vinssin hallinta tapahtuu SEL-Bus verkon kautta. Verkko perustuu järjestelmään, joka muuttaa 12V tai 24V 42Voltiksi: Tämä tekee mahdolliseksi pienemmät moottorit ja ohuemmat kaapelit. Samaan verkkoon voidaan lisätä Furlex sähkörullaitteet.
E40i sähkövinssin asenusta varten tulee hankkia Power supply unit (PSU ), Motor Control Unit(MCU), Sulake, painikkeet sekä verkon johdot.
SMF Asenusta varten tulee hankkia maston mukainen SMF masto moottori , Power supply unit (PSU ), SMF Motor Control Unit(MCU) tai MCU, winch E40i SYNC, Sulake, painikkeet sekä verkon johdot.
Katso tästä Sel-Bus tilaus ohjeet
