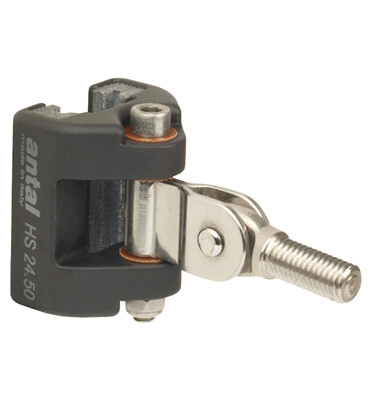

SLIDER WITH JOINT 50 TRACK 24 – HS24 lattavaunu 50mm M10 kierre
HS24.50J10
HS Guide System on tarjoaa mm. seuraavat edut:
HS komposiittikuidun pieni kitka mahdollistaa lyhyemmät vaunut kuin kuulalaakeroidut järjestelmät.
• Alhainen kitka ominaisuudet HS komposiittikuidun mahdollistaa lyhyemmät vaunut kuin kuulalaakeroidut järjestelmät , mikä madaltaa vaunu pinoa mastolla kun purje on alhaalla.
• Alemmat vaunut voidaan helposti poistaa kiskolta kun purje on reivattu, jotta halssikulma saadaan pidettyä lähellä puomia.
• Minimaalinen kitka kuormitettuna.
• Huoltovapaampi kuin kuulalaakeri mastokisko läpilattajärjestelmät.
• Vaunut voidaan helposti irrottaa ja asentaa uudelleen kiskolle, jos isoa purjetta vaihdetaan.
Jokainen läpilatta vaunu kiinittyy 3 akselisesti lattapäätteeseen ja näin asettuu aina oikein kaikissa tilanteissa. Ainakin yksi välivaunu olisi liitettävä nauhalla kahden läpilatan väliin.
Toppilevyyn kiinnitetään purje nauhaneulomalla. Toppilevy kiinnitetään tapilla toppi kelkkaan, kahden tai kolmen vaunun malliin. Tapin avulla purje voidaan irrottaa kelkasta.
Pääty on kiinnitettypurje kanssa vyöt ja on kiinnitettyliukusäädintä ( kahden tai kolmen hengen ), jossa haarukkatapin jonka avullapääty kääntymään ja poistettava .

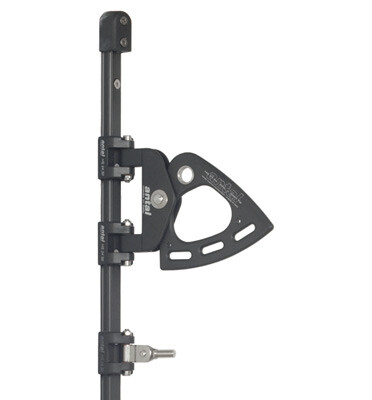

Four different slider types may form a Full batten system: simple, with joint, headboard slider and double. What changes are the ways they are connected to the mainsail and their function in the system.
All components’ dimension and the distances of the sail from the mast are found in the sheet Full Batten Systems – Measures.
Simple slider.
This slider takes an intermediate position between two sliders with joint. It is sewed to the sail with a webbing. It usually has small dimensions as it is the slider with the lowest load in the system.
Slider with joint.
Its function is to be connected to a batten receptacle with a threaded pin. It is usually bigger than the simple slider because battens stress sliders more than webbings. Antal designs symmetric batten receptacles mounted inside the batten pocket.
Headboard slider.
The slider which takes up the highest loads is realized double, triple or quadruple. With higher loads the headboard slider will need a higher number of sliders, or sliders with greater dimensions. Large mainsails or sails with wide roach require stronger headboard sliders. Headboard sliders are provided with a pivoting bracket for the coupling of the headboard. Also, Antal makes Fast release push pins available for a quick connection between sail and slider.
Double slider.
Where reefing points are and in correspondence of the clew angle, one may want to use a double slider with a double webbing connection to the sail. This because the outhaul and reef lines load up the tack angle at the mast.
Technical characteristics:
Length (L) :50 mm
Height (H) :37 mm
Ø threaded pin :10 mm
Track dimensions :24×16
Weight :140 gr
SWL :800 kg
Offset (T) :69 mm
Katso purjeneulojan Antal Full batten ohjeet tästä!
250HS2450S, 250HS2460J, 250HS2460T, 250HS2450D, 250HS2454, 250HS2456, 250HS24321,250HS24311 250HS2412, 250HS2413, 250HS2411,250HS2405F
